RFID天線分類,圓極化天線與線極化天線,近場天線與遠場天線的區別
發布時間:2024-03-06 13:54:20
RFID天線是實現RFID讀取中硬件設備至關重要的一環,天線的不同直接影響到讀取距離、范圍等;RFID天線種類繁多,如何根據不同的項目選擇合適的天線非常重要,以下是一點經驗之談
1、根據不同的材質區分:

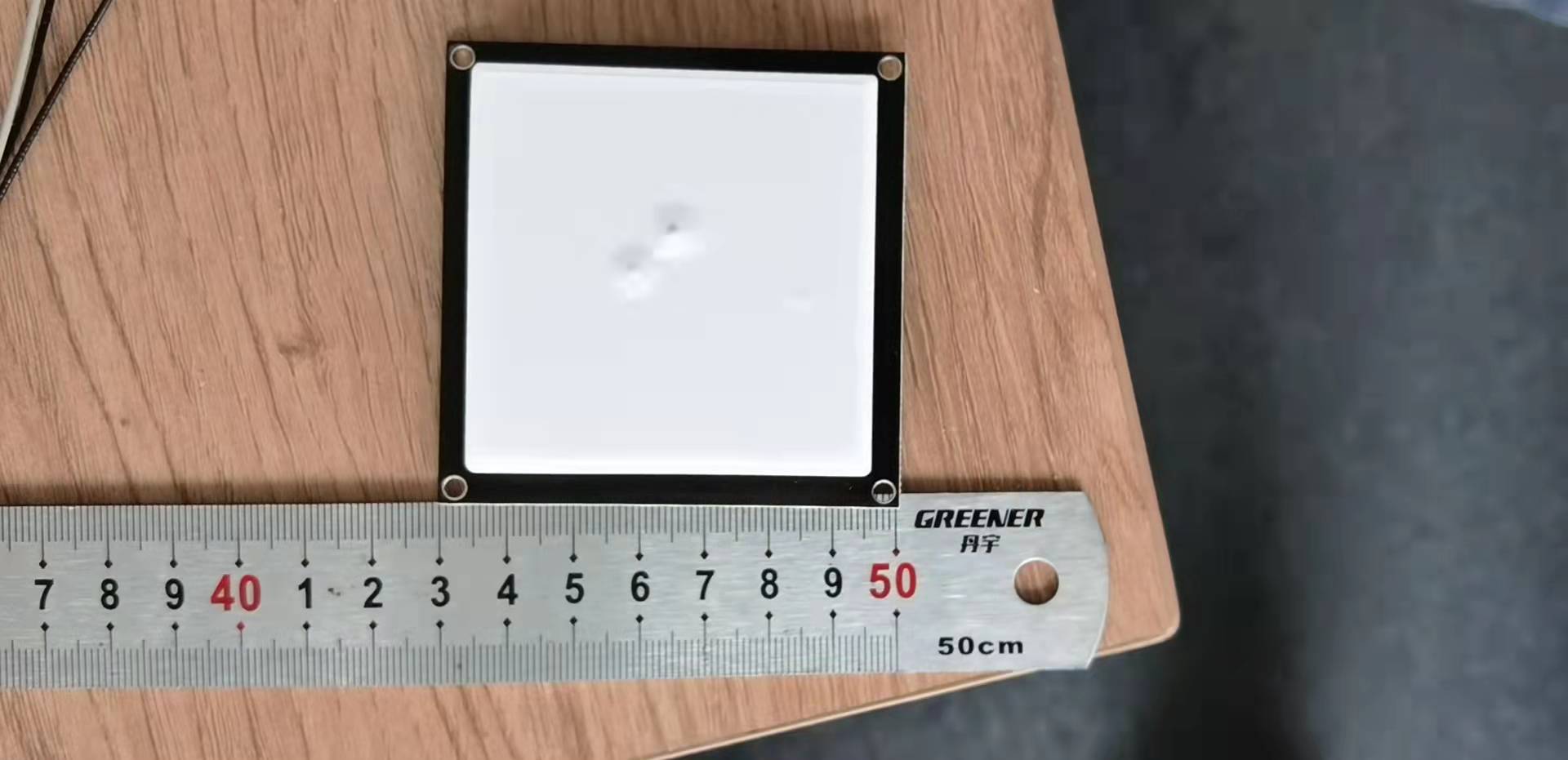

有PCB天線、陶瓷天線、鋁板天線、FPC天線等,每種材料都有其優缺點,使用的場景也不同;如陶瓷天線,性能穩定的同時尺寸可以做到小型化,已知最小的可以做到1818mm,當然可能還會有更小的,但陶瓷天線不適合做到非常大,市面上最大的也就6dbi,尺寸120*120mm,再大無論是制作還是成本都不如PCB和鋁板有優勢。PCB天線、鋁板天線,是比較常見的大增益天線的選擇,裝上外殼均可滿足戶外使用、但不同批次的PCB性能可能會有偏差;FPC天線最大的特點就是柔性,適用于幾乎所有的小型電子產品。
2、圓極化與線極化天線區別
對于線極化,當收信天線的極化方向與線極化方向一致(電場方向)時,感應出的信號最大(電磁波在極化方向上投影最大);隨著收信天線的極化方向與線極化方向偏離越來越多時,感應出的信號越?。ㄍ队安粩鄿p?。?;當收信天線的極化方向與線極化方向正交(磁場方向)時,感應出的信號為零(投影為零)。線極化方式對天線的方向要求較高。線極化天線應用場合較少,例如微波暗室實驗中的天線就必須是線極化天線。
對于圓極化天線,無論收信天線的極化方向如何,感應出的信號都是相同的,不會有什么差別(電磁波在任何方向上的投影都是一樣的)。所以,采用圓極化方式,使得系統對天線的方位(這里的方位是天線的方位,和前面所提到的方向系統的方位是不同的)敏感性降低。因而,物聯網項目中大多數場合都采用了圓極化天線。
3、近場天線與遠場天線區別

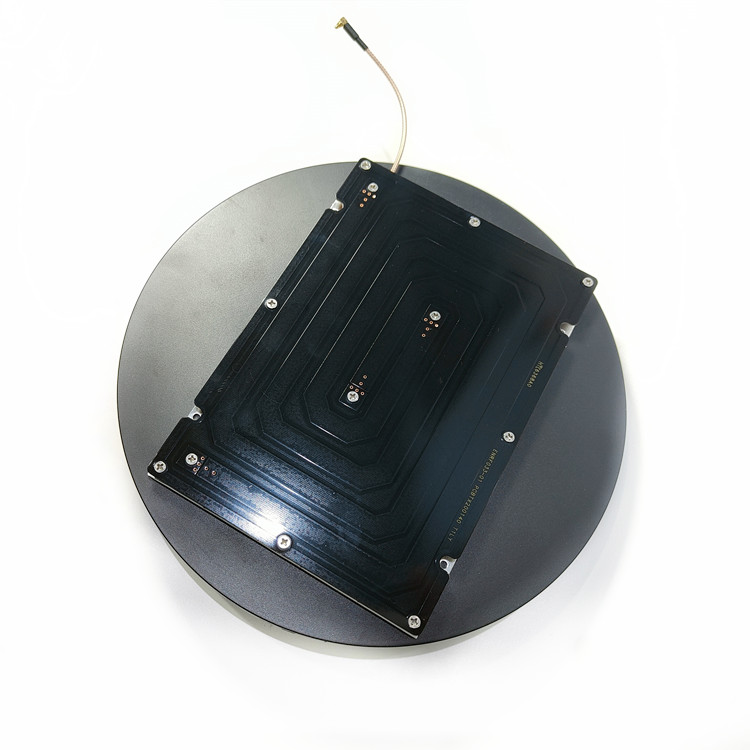

近場天線顧名思義就是近距離讀取的天線,能量輻射集中約束在天線正上方相對近的范圍,保證了近距離的讀取效果,而不誤讀或串讀到周邊電子標簽的一種天線。其應用主要針對于需要近距離讀取且不誤讀到天線周圍的標簽的項目,例如珠寶盤點管理、醫療器械管理、無人超市結算、智能工具柜等。
而遠場天線能量輻射角度大、距離遠、隨著天線增益的增大,尺寸越大,輻射范圍和讀取距離都相應的增加。在應用上凡是涉及到遠距離讀取的均需要遠場天線,手持機也均是采用遠場天線,例如倉儲物流管理、工廠物料管控、資產盤點等。
